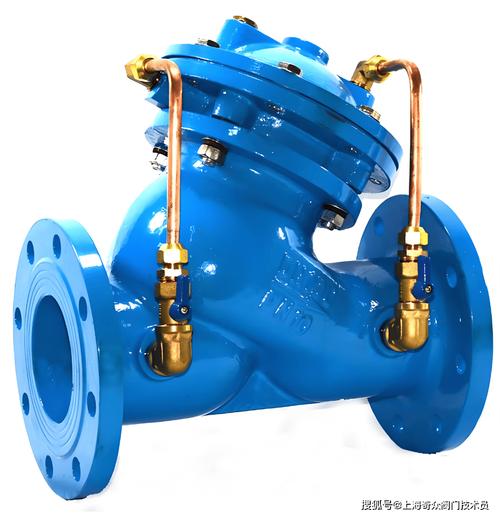

双控制室水力控制阀 膜片式与活塞式结构解析

在工业流体控制领域，水力控制阀扮演着至关重要的角色。其中，双控制室结构的水力控制阀因其卓越的调节性能和响应速度，在复杂工况下备受青睐。双控制室结构主要分为膜片式和活塞式两种形式，与一般水力控制阀相比，双控制室结构增加了整整一个控制室（即上控制室与下控制室），形成了独特的双腔设计，从而实现对阀门开启、关闭和调节的更精细控制。

一、双控制室结构的基本原理

双控制室水力控制阀的核心在于两个独立可控的压力腔室。阀瓣（或活塞）将阀体内部分隔为上下两个控制室。上控制室通常连接导阀系统，下控制室则连接主阀进口或出口压力。通过导阀来调节上控制室内的压力，就可以改变阀瓣上下的压差，进而推动阀瓣移动，实现阀门开启度的连续调节。相比单控制室阀，双控制室结构多了一个控制腔，因此可以同时利用两种不同的压力信号（例如上游压力和下游压力）进行复合控制，从而大幅提升控制精度和稳定性。

二、膜片式双控制室结构

膜片式双控制室水力控制阀利用柔性膜片作为敏感元件和密封件。膜片将阀腔分为上下两个控制室，膜片中央与阀杆连接。当上控制室压力增加时，膜片向下变形，推动阀杆使阀瓣关闭或减小开度；反之则开启。膜片式结构的突出优点是：

1. 摩擦阻力极小，对微小压力变化非常敏感，控制精度高；
2. 膜片具有良好的密封性能，无泄漏风险；
3. 结构紧凑，适用于中低压、洁净介质场合。
膜片的耐压能力和耐温性相对有限，在高压或高温工况下寿命较短，因此多用于给水、空调、消防等系统。

三、活塞式双控制室结构

活塞式双控制室水力控制阀则采用刚性活塞与缸套配合，将阀腔分为两个控制室。活塞的上下运动通过阀杆带动阀瓣。活塞式结构的关键在于活塞环或密封圈，其优势包括：

1. 耐高压、耐高温性能优异，适用于苛刻工况；
2. 机械强度高，不易损坏，寿命长；
3. 控制力大，可适用于大口径阀门。
但活塞式结构也存在摩擦阻力较大、对介质清洁度要求高等缺点。因此，活塞式多用于高压、高温的工业管道系统，如电力、化工、冶金等领域。

四、双控制室结构的性能特点

与一般单控制室水力控制阀相比，双控制室结构具有以下显著优势：

1. 控制更精准：由于多了一个控制室，可以利用多种压力信号进行复合调节，实现更复杂的控制逻辑，如减压、稳压、泄压、水位控制等。
2. 响应更迅速：双腔设计使阀瓣受力更平衡，减小液动力干扰，提高动态响应速度。
3. 稳定性更好：双控制室结构能够有效抑制振荡和噪音，尤其在流量变化剧烈的场合。
4. 适用范围更广：可根据需要选择膜片式或活塞式，满足不同压力、温度及介质要求。

五、应用场景

双控制室水力控制阀广泛应用于：

• 市政供水管网的压力管理；
• 消防系统的稳压与泄压；
• 工业循环水系统的流量控制；
• 水电站、泵站的水锤防护；
• 化工过程控制中的高压差调节。

六、

双控制室结构（膜片式或活塞式）是对传统水力控制阀的重要改进。它通过增加一个控制室，使阀门具备更精细、更快速、更稳定的控制能力。用户应根据具体工况（压力等级、温度范围、介质特性、控制精度要求）选择合适的结构形式：膜片式适合中低压洁净介质，活塞式适合高压高温差工况。正确选型与维护，将充分发挥双控制室水力控制阀的性能优势，保障系统安全高效运行。
